UQZ-53Z系列磁性浮球液位變送器
特點：
?結構簡單，安裝使用方便。測量范量大。耐腐蝕，能防爆。
原理：
型號:見表1
測量范圍: 0~ 6000mm(按用戶要求選用)。
輸出信號: 4~ 20mA.DC。
基本誤差: 土10mm。
額定工作壓力: 0.6、1.6、 及2.5MPa。
使用介質溫度: -40C~+135
供電電源: 24V.DC。
負載電阻: 250 Q(不包括導線電阻2002)。
防爆類型與標志:
1、ibBT4本質安全型;
2、dIIBT4隔爆型。
021-66032528
原理結構
變送器的測量電路總電阻值是隨著液位升降的磁性浮子的磁感應
作用而發生相應變化，并經電子模塊放大等處理后轉換為4 ~ 20mA.DC標準電信號遠傳至二次儀表(指示、記錄、或控制儀表)。

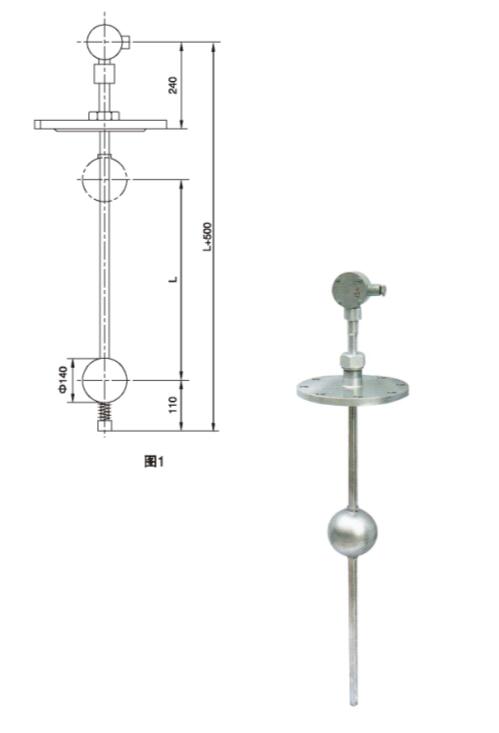

外形與尺寸

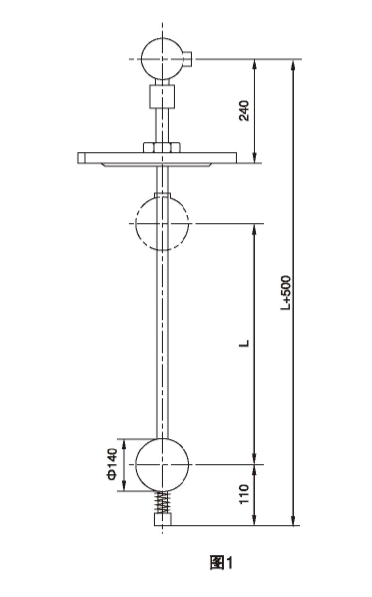

變送器外形與尺寸，見圖1。
電纜引入接頭: M20x 1.5內螺紋接頭。
安裝
變送器器采用標準法蘭JB/T82.1-94、DNI50mm、PNI.6或2.5MPa平面法蘭安裝，在工藝容器上由用戶配制同一標準與規格的平面法蘭。
訂貨須知
詳細注明液位計型號、名稱、測量范圍、使用介質名稱與密度，額定工作壓力溫度及訂貨臺數。用戶如有特殊要求時(如耐腐蝕材料等)，應予以說明。
UQZ-53Z系列磁性浮球位變送器(以下簡稱送器)是UQZ系列磁性浮子液體計遠傳變送器的派生產品。它用來源測量工業牛產過程中容囂內液位，它輸出4~ 20mA. DC標準電信號，可與DDZ- II型電動單元組合儀表配套，用十工業生產自動化控制。它輸出遠傳信號，適用于耐腐蝕與防爆工作環境，廣泛應用于石油、化工、醫藥、供排水及污水處理系統液位測量與控制。
